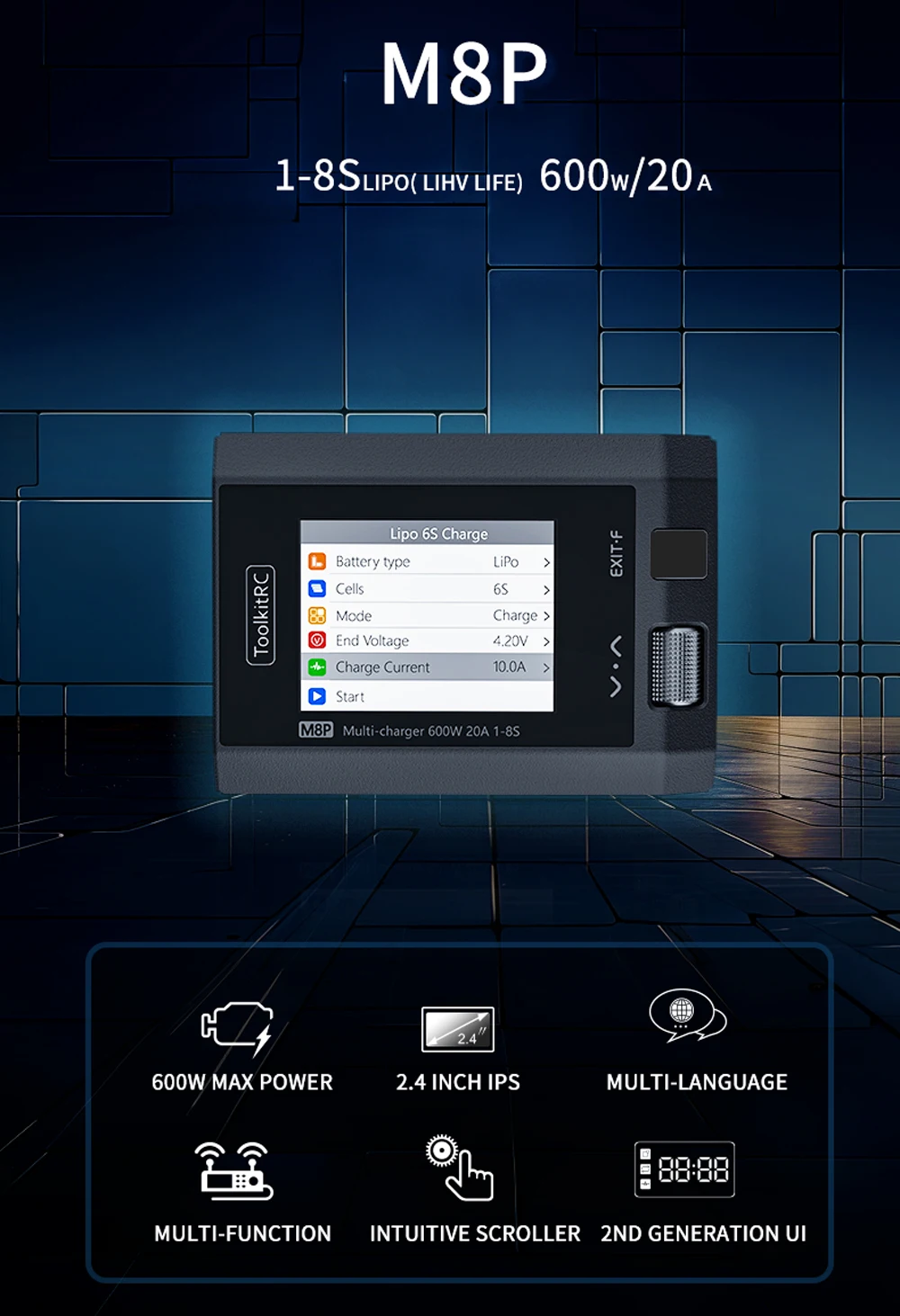

Зарядное устройство ToolkitRC M8P 600 Вт DC для LiPo 1-8S, ток 20 А, тестер, XT60

Зарядное устройство ToolkitRC M8P 600 Вт DC решает знакомую задачу: восемь разряженных пакетов на столе и час до следующего выезда. Ток до 20 А и мощность до 600 Вт превращают очередь из батарей в несколько циклов подряд, а не в вечер у розетки.

• Питание от внешнего источника 7–35 В — серверный блок питания, лабораторный БП или автомобильный аккумулятор. Сетевого блока внутри нет, это устройство постоянного тока.
• Входной разъём XT60 — силовой кабель подключается напрямую, без угловых переходников и скруток.
• Мощность до 600 Вт и ток 0,1–20 А — пакет на 5000 мА·ч принимает заряд током 4C.
• Семь типов химии — LiPo, LiHV, LiFe, Li-ion, LTO, NiMH и Pb на одном устройстве вместо трёх разных зарядок.
• Балансировочный ток 1000 мА — банки выравниваются во время заряда, а не отдельным этапом после него.

На что способен M8P

• Заряд от 1 до 8 банок лития — от однобаночного пакета микродрона до 8S-сборки. NiMH держит до 20 банок, свинец — до 10, поэтому один прибор обслуживает весь парк батарей мастерской.
• Ток заряда 0,1–20 А — нижняя граница подходит мелким пакетам, которые не терпят грубого тока, верхняя сокращает паузу между вылетами. Режим задаётся под конкретную батарею.
• Измерение внутреннего сопротивления 1–99 мОм по каждой банке — видно, какая именно банка просела. Уставший пакет снимается с работы до того, как раздуется в полёте.
• Чтение сигналов PWM, PPM и SBUS — PWM в диапазоне 880–2200 мкс при 20–400 Гц, PPM на 8 каналов, SBUS на 16 каналов. Приёмник проверяется без осциллографа.
• Генерация сигналов на выходе — PWM 500–2500 мкс до 1000 Гц, PPM 8 каналов на 50 Гц, SBUS 16 каналов на 74 Гц. Серво и регулятор гоняются на столе, без аппаратуры и модели.
• Режим теста ESC: 1–20 А при 1–35 В до 600 Вт — регулятор и мотор проверяются под реальной нагрузкой, с цифрами на экране вместо оценки на слух.
• Экран IPS 2,4 дюйма, 320×240 — параметры читаются под углом и при дневном свете, разворачивать прибор к себе не нужно.

Технические характеристики

Четыре числа, которые здесь решают

600 Вт — потолок мощности заряда. Это граница, за которой 6S-пакет перестаёт быть делом на полчаса и становится делом на несколько минут ожидания.

20 А — максимальный ток. Для батареи на 5000 мА·ч это режим 4C, для пакета на 1300 мА·ч такой ток избыточен и его нужно осознанно занижать.

1000 мА — ток балансировки. Выравнивание банок идёт параллельно заряду и не превращается в отдельное ожидание.

200 г и 100×71×34 мм — масса и размер. Прибор весит как смартфон в чехле и помещается в боковой карман сумки с аппаратурой.

Что нужно для работы

В коробке лежит само устройство с разъёмом XT60. Источник питания постоянного тока 7–35 В в комплект не входит и покупается отдельно: подойдёт серверный или лабораторный блок питания, полевая батарея, автомобильный аккумулятор.

Выходные силовые кабели под разъёмы ваших пакетов, балансировочные переходники и кабель для тестовых режимов также докупаются отдельно. Без источника питания прибор не запускается — собственного аккумулятора внутри нет.

Условия работы, которые стоит учесть

Заявленные 600 Вт доступны не при любом питании: входной ток ограничен 25 А, поэтому полную мощность даёт только источник с высоким напряжением в пределах диапазона 7–35 В. От 12 В прибор работает, но потолок мощности будет ниже.

Литиевые пакеты заряжаются в огнеупорном контейнере и под наблюдением. Это обязательное требование к любому мощному зарядному устройству, и M8P его не отменяет.

Вопросы и ответы

Можно ли включить прибор в розетку? Нет. Это модель постоянного тока, питание поступает от внешнего источника 7–35 В. Сетевой блок питания покупается отдельно.

Почему не всегда получается 600 Вт? Мощность определяется входным напряжением и током до 25 А. Чем выше напряжение источника в пределах диапазона, тем ближе результат к потолку.

Получится ли работать от автомобильного аккумулятора в поле? Да, 12 В входят в рабочий диапазон. Ток заряда при этом задаётся ниже, чем от мощного стационарного источника.

Сколько банок держит балансир? Литиевые химии — от 1 до 8 банок, NiMH — до 20, свинец — до 10.

Нужна ли аппаратура для проверки серво? Нет. Прибор сам выдаёт сигналы PWM, PPM и SBUS, поэтому серво и регулятор проверяются без передатчика.

Что даёт измерение внутреннего сопротивления? Сопротивление каждой банки в диапазоне 1–99 мОм показывает состояние пакета. Банка с резко выросшим сопротивлением — повод вывести батарею из эксплуатации.

ToolkitRC M8P 600 Вт подойдёт тем, кто обслуживает парк батарей: FPV и моделизм, полевые выезды, мастерская по ремонту дронов и радиоуправляемой техники. Прибор закрывает заряд, балансировку, разряд, диагностику банок и проверку серво с регуляторами в одном корпусе весом 200 граммов.
